Thermografie
bei der Norbert Zewe GmbH

Elektro-Thermografie
Bau-Thermografie
Thermografische Sondermessungen

Elektro-Thermografie

nach DIN 54191 und den Richtlinien des VATh (Verband für angewandte Thermografie) im Sektor Elektro

Vorteile:

  • keine Betriebs-/Produktionsunterbrechung erforderlich; ganz im Gegenteil: möglichst hohe Belastung erwünscht!
  • Durch das Bild gebende Messverfahren sind Zusammenhänge schneller erkenn- und nachvollziehbar.
    Vergleichende Messungen zwischen baugleichen, gleich belasteten Bauteilen können zumindest im
    Niederspannungsbereich oft mit einem einzigen Thermogramm dargestellt und beurteilt werden.
  • Auch verborgene Probleme thermischer Art sind detektierbar.

Zusatz-Nutzen: Verbesserte Umsetzung der Instandhaltungsziele wie:

  • Vorbeugung von Systemausfällen
  • Erhöhung und optimale Nutzung der Lebensdauer der Betriebsmittel
  • vorbeugender, ergänzender Brandschutz
Die nachträgliche Erweiterung der elektrischen Anlage führte hier zu einer unsymmetrischen Belastung der Außenleiter. Eine Überlastung des Neutralleiter-systems droht. Die Elektro-Thermografie zeigt die kritischen Temperaturdifferenzen an diesem DIAZED-Sicherungsfeld.
Die nachträgliche Erweiterung der elektrischen Anlage führte hier zu einer unsymmetrischen Belastung der Außenleiter. Eine Überlastung des Neutralleiter-systems droht. Die Elektro-Thermografie zeigt die kritischen Temperaturdifferenzen an diesem DIAZED-Sicherungsfeld.
Die Elektro-Thermografie hilft auch komplexere Zusammenhänge aufzudecken. Durch die Verwendung magnetischer Schrauben an dieser Stromschienenbefestigung wurden aufgrund der hohen Ströme in den Schrauben Wirbelströme induziert. In der Folge kam es zur Erhitzung der Schrauben, obwohl diese natürlich nicht zum aktiven Teil des Stromkreises gehören!
Die Elektro-Thermografie hilft auch komplexere Zusammenhänge aufzudecken. Durch die Verwendung magnetischer Schrauben an dieser Stromschienenbefestigung wurden aufgrund der hohen Ströme in den Schrauben Wirbelströme induziert. In der Folge kam es zur Erhitzung der Schrauben, obwohl diese natürlich nicht zum aktiven Teil des Stromkreises gehören!
Das bildgebende Verfahren der Elektro-Thermografie zeigt die genaue Temperaturverteilung und ermöglicht so die schnelle Erkennung von Hotspots. Trotz der geringen Temperatur von ca. 30°C ist die Schwachstelle am Trennschalter deutlich zu erkennen. Bei 100%iger Auslastung ergäbe sich hier eine Übertemperatur von rund 110 Kelvin!
Das bildgebende Verfahren der Elektro-Thermografie zeigt die genaue Temperaturverteilung und ermöglicht so die schnelle Erkennung von Hotspots. Trotz der geringen Temperatur von ca. 30°C ist die Schwachstelle am Trennschalter deutlich zu erkennen. Bei 100%iger Auslastung ergäbe sich hier eine Übertemperatur von rund 110 Kelvin!
Die digitale Bearbeitung der Messergebnisse ermöglicht auf Wunsch auch eine Verschmelzung von Thermogramm und Livebild. Die Elektro-Thermografie bietet also exakte Messergebnisse bei optimaler Dokumentation und zeigt so ihre Effizienz gegenüber anderen Verfahren.
Die digitale Bearbeitung der Messergebnisse ermöglicht auf Wunsch auch eine Verschmelzung von Thermogramm und Livebild. Die Elektro-Thermografie bietet also exakte Messergebnisse bei optimaler Dokumentation und zeigt so ihre Effizienz gegenüber anderen Verfahren.

Bau-Thermografie

Auch aus 30 m Entfernung sind die Wärmeverluste am Dachanschluss dieses Einfamilienhauses deutlich zu erkennen. Die Gebäudethermografie ermöglicht es dem Auftraggeber nun gezielte Maßnahmen zur Wärmedämmung vorzunehmen.
Auch aus 30 m Entfernung sind die Wärmeverluste am Dachanschluss dieses Einfamilienhauses deutlich zu erkennen. Die Gebäudethermografie ermöglicht es dem Auftraggeber nun gezielte Maßnahmen zur Wärmedämmung vorzunehmen.
Verborgene Strukturen können durch eine Gebäudethermografie wieder sichtbar werden. Hier ein bisher unbekanntes Fachwerk an der Außenwand.
Verborgene Strukturen können durch eine Gebäudethermografie wieder sichtbar werden. Hier ein bisher unbekanntes Fachwerk an der Außenwand.
Bei einer Gebäudethermografie wurde eine thermische Auffälligkeit an der Gebäudefront sichtbar (siehe Kreis).
Bei einer Gebäudethermografie wurde eine thermische Auffälligkeit an der Gebäudefront sichtbar (siehe Kreis).
Durch Wechsel des Objektivs (hier 7° Optik) konnte die Schadstelle von gleicher Position aus näher untersucht werden.
Durch Wechsel des Objektivs (hier 7° Optik) konnte die Schadstelle von gleicher Position aus näher untersucht werden.

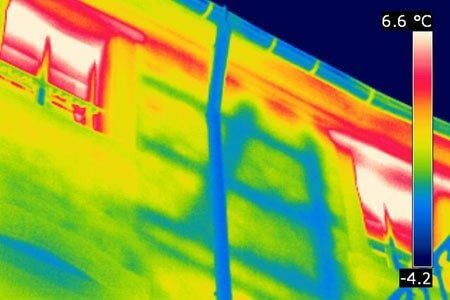

Die erhöhten Wärmeverluste an der Außenwand sind auf ungedämmte Heizungsleitungen zurückzuführen. Durch eine gezielte Sanierung kann der Energieverlust effektiv reduziert werden.
Die erhöhten Wärmeverluste an der Außenwand sind auf ungedämmte Heizungsleitungen zurückzuführen. Durch eine gezielte Sanierung kann der Energieverlust effektiv reduziert werden.

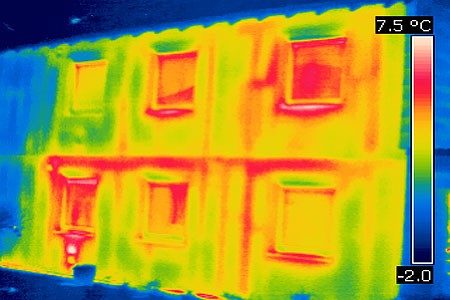

Dieses Thermogramm zeigt die erhöhten Wärmeverluste an einer unsanierten Hausfront.
Dieses Thermogramm zeigt die erhöhten Wärmeverluste an einer unsanierten Hausfront.
Hier die Vorderseite eines Nachbargebäudes gleichen Bautyps nach der Sanierung. Die Gebäudethermografie dient also nicht nur der Schadenserkennung sondern auch der Qualitätskontrolle.
Hier die Vorderseite eines Nachbargebäudes gleichen Bautyps nach der Sanierung. Die Gebäudethermografie dient also nicht nur der Schadenserkennung sondern auch der Qualitätskontrolle.

Die Bau-Thermografie hat sich als zerstörungsfreies
Messverfahren zum Auffinden und Beurteilen von
Wärmebrücken an Gebäuden etabliert.
Gebäudethermografische Untersuchungen können

fachgerecht nur bei dauerhaft niedrigen Außenluft-
temperaturen durchgeführt werden.

Schimmelpilzbefall im Bereich von Wärmebrücken

Wohngebäude wie wir sie kennen, weisen grundsätzlich Wärmebrücken auf. Wärmebrücken sind örtlich begrenzte Zonen von Bauteiloberflächen, die über den Zeitraum der Heizperiode eine herabgesetzte Oberflächentemperatur aufweisen. Genau deshalb stellt ein Schimmelpilzbefall, welcher sich ausschließlich nach den Wärmebrücken orientiert, ein Kondensatschaden dar. Hierbei kann sich auf der Oberfläche der Wärmebrücke in Abhängigkeit der in der Raumluft als Wasserdampf gebundenen Feuchtigkeit und in Abhängigkeit des Temperaturgefälles von innen nach außen ein Klima einstellen, welches zu Schimmelpilzwachstum führen kann.

Stoffbedingten Wärmebrücke, hier: Ablastung eines Beton-Unterzuges
Stoffbedingten Wärmebrücke, hier: Ablastung eines Beton-Unterzuges
Stoffbedingten Wärmebrücke, hier: Ablastung eines Beton-Unterzuges, Infrarotaufnahme
Stoffbedingten Wärmebrücke, hier: Ablastung eines Beton-Unterzuges, Infrarotaufnahme
Geometrische Wärmebrücke einer Ecke, gebildet aus zwei Außenwänden und der Geschossdecke
Geometrische Wärmebrücke einer Ecke, gebildet aus zwei Außenwänden und der Geschossdecke

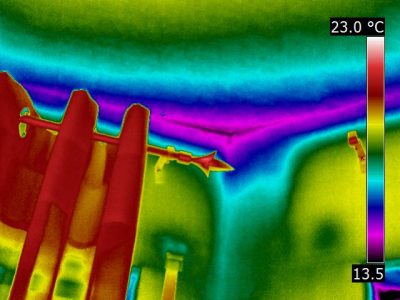

Geometrische Wärmebrücke einer Ecke, gebildet aus zwei Außenwänden und der Geschossdecke, Infrarotaufnahme
Geometrische Wärmebrücke einer Ecke, gebildet aus zwei Außenwänden und der Geschossdecke, Infrarotaufnahme

Durch den Einsatz der Thermografie können Wärmebrücken beurteilt werden. Somit ist nachweisbar, ob der Schimmelplizbefall durch nutzungsbedingte Fehler oder durch bauliche Mängel hinsichtlich des nach DIN 4108 geforderten Wärmeschutzes verursacht wurde.

Die thermografische Messtechnik zur Beurteilung von Wärmebrücken kann nur über den Zeitraum der Heizperiode durchgeführt werden. Orientierend kann man sagen, dass sich die Außenlufttemperaturen über wenigstens 2-3 Tage kontinuierlich unterhalb von ca. +5°C befinden müssen.

Thermografische Sondermessungen:

Abkühlungsphase bei Palettenherstellung: Bei Herstellungsprozessen sind oft hohe Arbeitstemperaturen notwendig. In der Abkühlphase können Veränderungen im Material auftreten. Die Thermografie kann die zeitlichen Abläufe der Abkühlphase bildlich darstellen. Mit Hilfe der Thermografie als bildgebendem Messverfahren können also Vorgänge besser analysiert und die daraus gewonnenen Daten weiterverarbeitet werden.
Abkühlungsphase bei Palettenherstellung: Bei Herstellungsprozessen sind oft hohe Arbeitstemperaturen notwendig. In der Abkühlphase können Veränderungen im Material auftreten. Die Thermografie kann die zeitlichen Abläufe der Abkühlphase bildlich darstellen. Mit Hilfe der Thermografie als bildgebendem Messverfahren können also Vorgänge besser analysiert und die daraus gewonnenen Daten weiterverarbeitet werden.
Isolationsüberwachung: Die hohe Messgenauigkeit der Thermografie-Systeme erlaubt auch Messungen über größere Distanzen. Z. B. bei extrem hohen Temperaturen am Messobjekt.
Isolationsüberwachung: Die hohe Messgenauigkeit der Thermografie-Systeme erlaubt auch Messungen über größere Distanzen. Z. B. bei extrem hohen Temperaturen am Messobjekt.
Leckagen an Leitungssystemen: Müssen Industrieanlagen zur Fehlerortung abgeschaltet werden, verursacht das enorme Kosten. Die Thermografie bietet hier den Vorteil der berührungslosen Detektion.
Leckagen an Leitungssystemen: Müssen Industrieanlagen zur Fehlerortung abgeschaltet werden, verursacht das enorme Kosten. Die Thermografie bietet hier den Vorteil der berührungslosen Detektion.
Temperaturmessung: Das bildgebende Verfahren der Thermografie ermöglicht ein zeitlich effizientes Abscannen großer Leitungssysteme nach thermischen Auffälligkeiten.
Temperaturmessung: Das bildgebende Verfahren der Thermografie ermöglicht ein zeitlich effizientes Abscannen großer Leitungssysteme nach thermischen Auffälligkeiten.
Gehäuse eines Wärmetauschers; Messaufgabe: Auffinden von Hitze- Nestern durch unzureichende bzw. durchgebrannte Isolation
Gehäuse eines Wärmetauschers; Messaufgabe: Auffinden von Hitze- Nestern durch unzureichende bzw. durchgebrannte Isolation
Turbolader, linke Zylinderreihe; Messaufgabe: Auffinden von Hot-Spots und Überführung der gewonnenen Temperaturdaten in eine Simulation
Turbolader, linke Zylinderreihe; Messaufgabe: Auffinden von Hot-Spots und Überführung der gewonnenen Temperaturdaten in eine Simulation

Bei allen Herstellungs- und Fertigungsprozessen wird Energie in Form von Wärme umgesetzt. Dies stellt ein potenzielles Einsatzgebiet für thermografische Messungen dar.

Einsatzgebiete sind:

  • Visualisierung von Temperaturverläufen
  • Ermittlung von Heiz- und Abkühlphasen
  • Messung der Absoluttemperatur
  • Inspektionen

Photovoltaik

Durch den Einsatz der Thermografie können wir Ihren Solar-Generator auf thermische Auffälligkeiten, welche sich negativ auf den Ertrag der PV-Anlage auswirken können, überprüfen.

PV-Anlage am Einfamilienhaus
PV-Anlage am Einfamilienhaus
Optisch unauffällig...
Optisch unauffällig...
... das Thermogramm zeigt 22 °C Unterschied zur intakten Zelle!
... das Thermogramm zeigt 22 °C Unterschied zur intakten Zelle!
... auch hier zeigen sich defekte Zellen 15°C wärmer als angrenzende unauffällige Zellen!
... auch hier zeigen sich defekte Zellen 15°C wärmer als angrenzende unauffällige Zellen!
